キーによるセットアップ

I.S.P-320に本体のキー操作で設定を行う手順と、設定可能な項目のリストを示します。

1. 概要

I.S.P設定のうち、一部を本体のキー操作によって行うことができます。
これらの設定は、ホストからも行うことができます。

2. 機能の呼び出し

いずれかの手順で呼び出します。

2.1. セットアップモードで起動

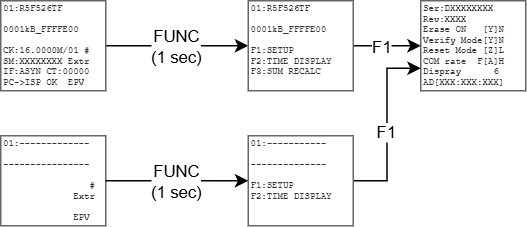

2.2. ページ表示画面から遷移

3. 操作方法

• FUNC：項目移動
• DATA：値変更
• PROG長押し：決定してセットアップモードを抜ける

4. 設定項目説明

4.1. Ser：シリアル番号

表示例 Ser:DXXXXXXXX

製品のシリアル番号です。お問い合わせの際は内容と合わせてご連絡ください。 （設定項目ではありません）

4.2. Rev：リビジョン番号

表示例 Rev:0000XXXX

ファームウェアのRev番号です。お問い合わせの際は内容と合わせてご連絡ください。
（設定項目ではありません）

Note

製品のソフトウエアバージョンは、電源投入時オープニング表示にて表示されます。
お問い合わせの際は内容と合わせてご連絡ください。

4.3. 設定

イレースON/OFF

書込み前にイレースするかどうか。 表示例 Erase ON [Y]N

ベリファイON/OFF

書込み後にベリファイするかどうか。 表示例 Verify Mode[Y]N

リセットモード

書込み後のリセットピンの出力 表示例 Reset Mode [Z]L

ターゲット通信レート

ターゲットデバイスとの通信速度 表示例 COM rate F[A]H

液晶コントラスト

I.S.P本体液晶のコントラスト 表示例 Dispray 6

4.4. AD：電圧表示

表示例 AD[XXX:XXX:XXX]

メンテナンス用のモニタ値を、AD値で表示します。
通常、ユーザが参照する場面はありません。
（設定項目ではありません）
